Cabinet Layout

seeclDisegno a scala del quadro elettrico
Utilizzate le numerose funzionalità grafiche per disegnare rapidamente un quadro elettrico perfettamente dimensionato e coerente con il vostro schema elettrico.

  • Inserite la vista frontale dei componenti utilizzati nel progetto attivo.
  • I componenti sono automaticamente dimensionati in base alla scala attiva e alle loro dimensioni presenti nel database commerciale, unitamente alla loro rappresentazione grafica.
  • Posizionate guide e canaline passacavi grazie a specifiche funzionalità dedicate.
  • Visualizzate e posizionate nel quadro le morsettiere correttamente dimensionate.

House Installation

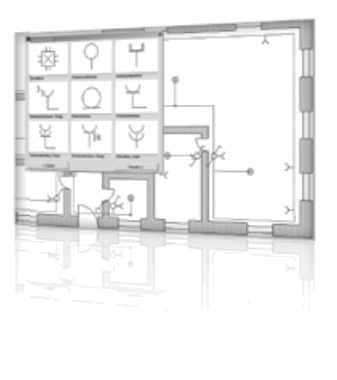

seehiPosizionate i vostri componenti in planimetrie e create il vostro impianto elettrico
Il modulo « House Installation » è stato espressamente sviluppato per il disegno di planimetrie civili e industriali e del relativo impianto elettrico.

  • Disegnate la planimetria o importatela da file DWG/DXF/DXB in SEE Electrical.
  • Utilizzate elementi standard (muri, porte, finestre,…) per creare e modificare le vostre planimetrie.
  • Posizionate i componenti elettrici (prese, interruttori, luci, …) e realizzate il cablaggio elettrico con calcolo della lunghezza dei fili.
  • Orientate automaticamente i simboli inseriti in funzione dei muri.
  • Generate rapidamente liste cavi e materiale ed esportatele in file Excel o ASCII.
  • Calcolate la superficie dei locali e definite il percorso dei cavi (a partire dal livello Standard)

Import/Export Excel

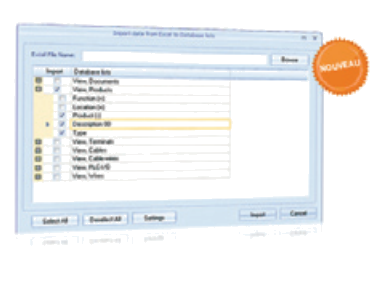

  • SeeioeModificate in modo semplice e rapido tutti i dati del vostro progetto elettrico: esportate le liste in Excel (lista documenti, componenti, materiale, morsetti, fili, cavi, I/O PLC…), modificatele e poi reimportatele in SEE Electrical.
  • Condivisione dati facilitata: esportate più liste di dati in una sola operazione e comunicate con altri destinatari della documentazione elettrica non aventi SEE Electrical installato.
